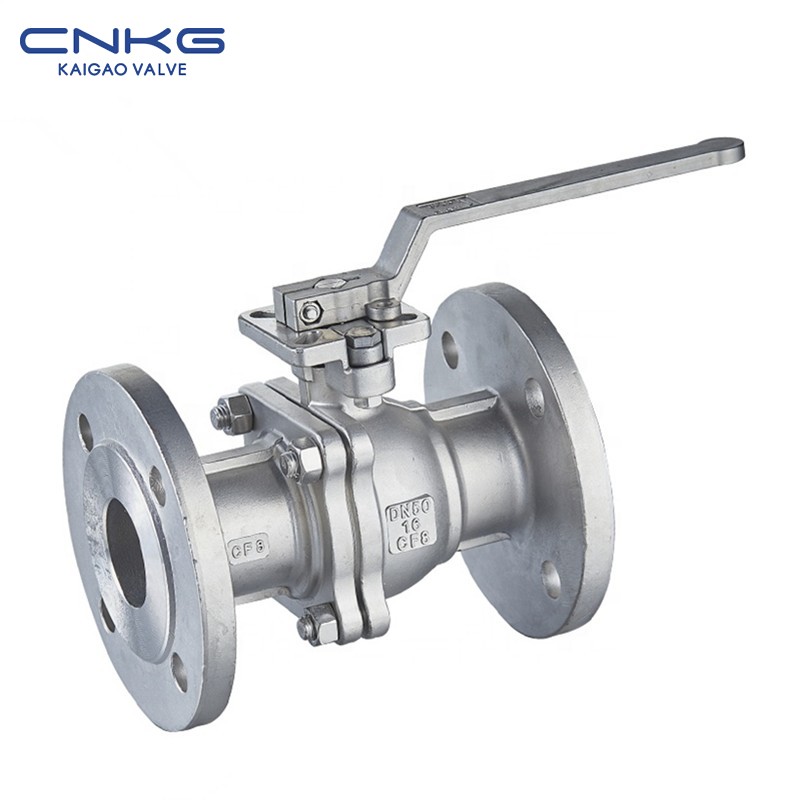

ANSI Flanged Ball Valve (WCB,CF8,CF8M,Ti,Ni) (1).jpg

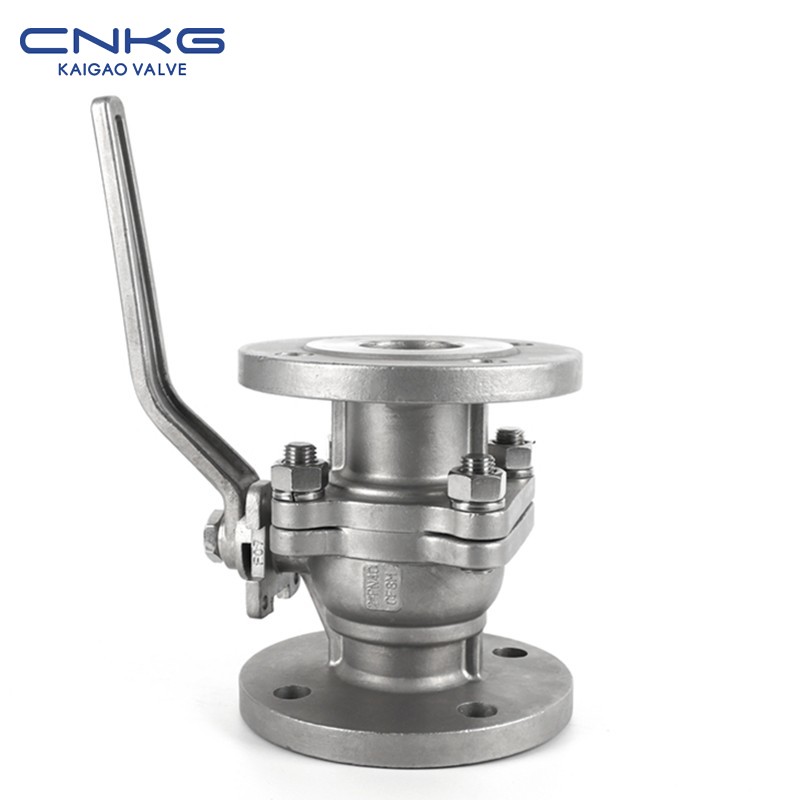

ANSI Flanged Ball Valve (WCB,CF8,CF8M,Ti,Ni) (2).jpg

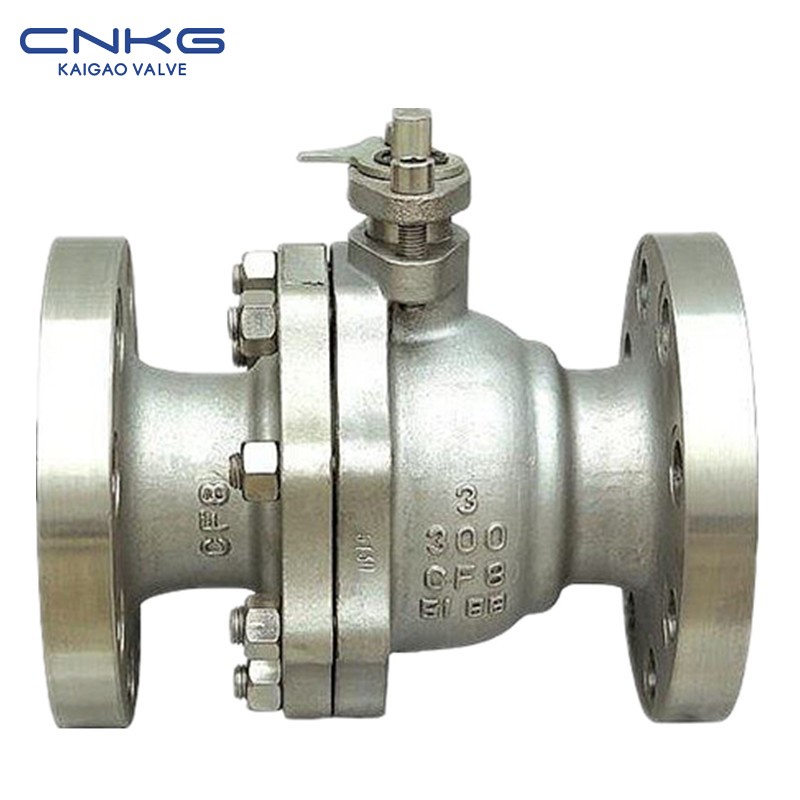

ANSI Flanged Ball Valve (WCB,CF8,CF8M,Ti,Ni) (3).jpg

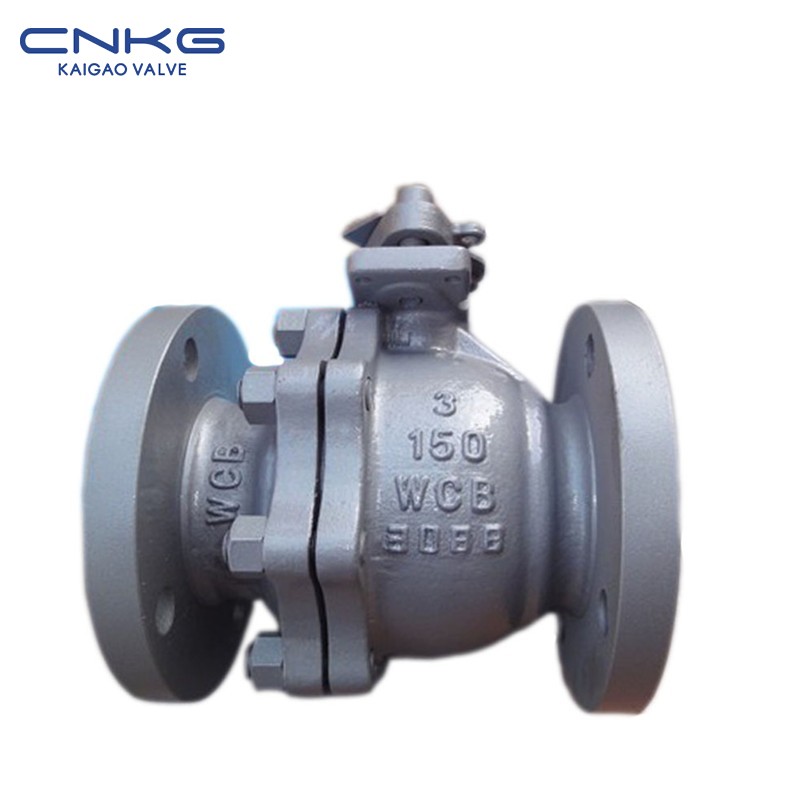

ANSI Flanged Ball Valve (WCB,CF8,CF8M,Ti,Ni) (4).jpg

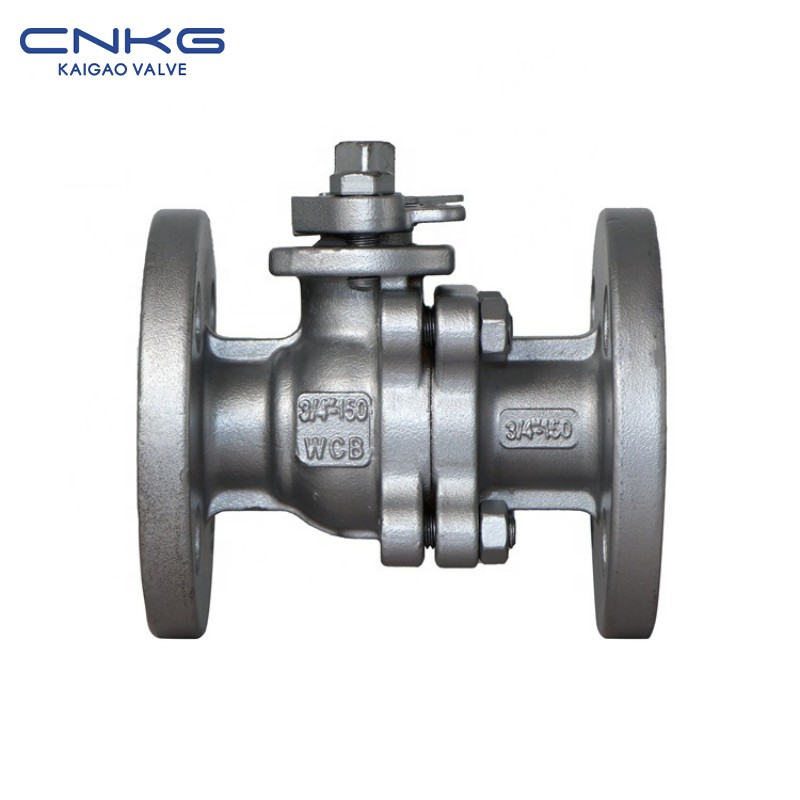

ANSI Flanged Ball Valve (WCB,CF8,CF8M,Ti,Ni) (5).jpg

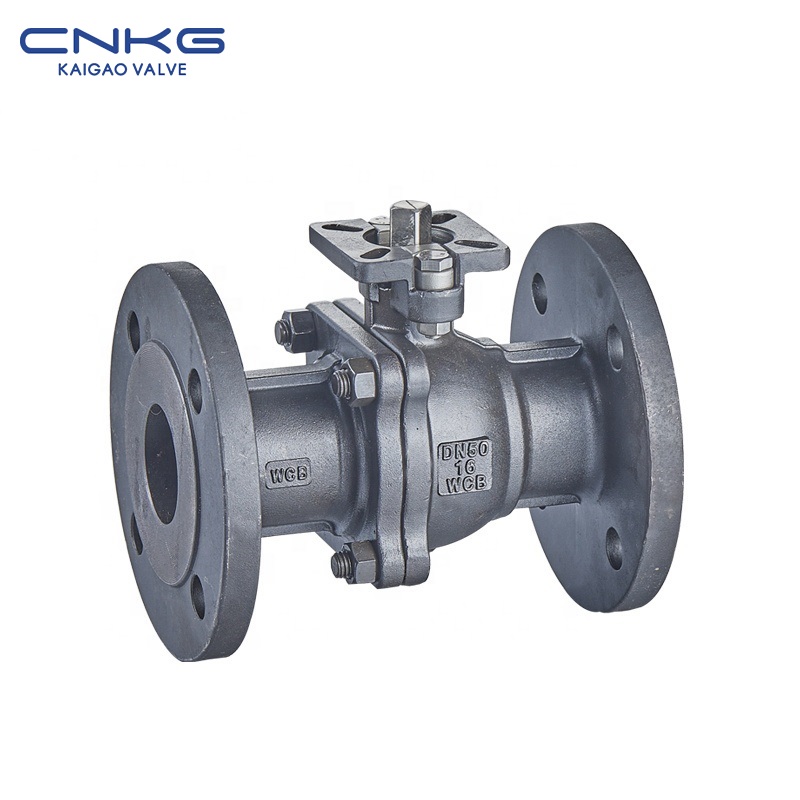

ANSI Flanged Ball Valve (WCB,CF8,CF8M,Ti,Ni) (6).jpg

ANSI Flanged Ball Valve (WCB,CF8,CF8M,Ti,Ni)

  • Nominal nga presyur 150 / 300 / 600 ka libra
  • Diametro nga nominal 1/2''～14''
  • Pamaagi sa koneksyon flange, butt welding, thread, socket welding, ug uban pa.
  • Mode sa pagmaneho manwal, worm gear, pneumatic, electric, hydraulic, ug uban pa.
Kontaka kami
mga detalye sa produkto

Mga Espesipikasyon

Nominal nga presyur: 150 / 300 / 600 ka libra
Pagsulay sa kusog: PT3.0 / 7.5 / 15Mpa
Pagsulay sa selyo: PT2.2 / 5.5 / 11Mpa
Pagsulay sa selyo: PT2.2 / 5.5 / 11Mpa
Pagsulay sa selyo sa gas: 0.6Mpa
Materyal sa lawas sa balbula: WCB(C) / CF8 (P) / CF3 (PL) / CF8M (R) / CF3M (RL)
Angay nga medium： tubig / alisngaw / mga produkto sa lana / nitric acid / acetic acid
Angayan nga temperatura: -29℃-180℃

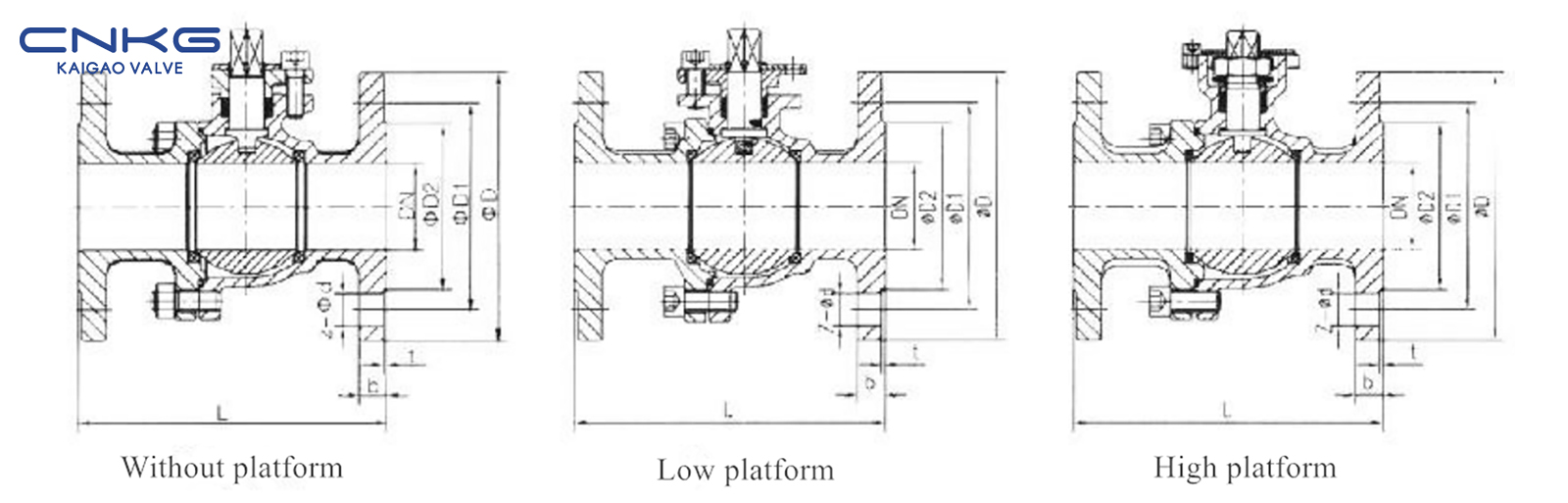

ANSI Flanged Ball Valve (WCB,CF8,CF8M,Ti,Ni) (7)

Mga materyales sa mga pangunang bahin

Ngalan sa materyal Asero nga karbon Dili kinakalawang nga asero
Lawas A216 WCB A351 CF8 A351 CF8M
Kapron A216 WCB A351 CF8 A351 CF8M
Bola A276 304 / A276 316
Tukog 2Cr13 / A276 304 / A276 316
Selyo PTFE / RPTFE
Pagputos sa glandula PTFE/ Hexible nga grapayt
Glandula A216 WCB A351 CF8
Bolt A193-B7 A193-B8M
Nut A194-2H A194-8

Ang mga nag-unang dimensyon ug mga dimensyon sa koneksyon

ANSI 150Lb Yunit：mm
Diametro nga Nominal L D D1 D2 b f Z-Φd
sa DN
1/2'' 15 108 90 60.3 34.9 10 1.6 4-Φ16
3/4'' 20 117 100 69.9 42.9 11 1.6 4-Φ16
1'' 25 127 110 79.4 50.8 12 1.6 4-Φ16
1¼'' 32 140 115 88.9 63.5 13 1.6 4-Φ16
1½'' 40 165 125 98.4 73 15 1.6 4-Φ16
2'' 50 178 150 120.7 92.1 16 1.6 4-Φ19
2½'' 65 190 180 139.7 104.8 18 1.6 4-Φ19
3'' 80 203 190 152.4 127 19 1.6 4-Φ19
4'' 100 229 230 190.5 157.2 24 1.6 8-Φ19
5'' 125 356 255 215.9 185.7 24 1.6 8-Φ22
6'' 150 394 280 241.3 215.9 26 1.6 8-Φ22
8'' 200 457 345 298.5 269.9 29 1.6 8-Φ22
10'' 250 533 405 362 323.8 31 1.6 12-Φ25
12 ka pulgada 300 610 485 431.8 381 32 1.6 12-Φ25
14'' 350 686 535 476.3 412.8 35.5 1.6 12-Φ29
ANSI 300Lb Yunit：mm
Diametro nga Nominal L D D1 D2 b f Z-Φd
sa DN
1/2'' 15 140 95 66.7 34.9 15 1.6 4-Φ16
3/4'' 20 152 115 82.6 42.9 16 1.6 4-Φ19
1'' 25 165 125 88.9 50.8 18 1.6 4-Φ19
1¼'' 32 178 135 98.4 63.5 19 1.6 4-Φ19
1½'' 40 190 155 114.3 73 ika-21 1.6 4-Φ22
2'' 50 216 165 127 92.1 23 1.6 8-Φ19
2½'' 65 241 190 149.2 104.8 26 1.6 8-Φ22
3'' 80 282 210 168.3 127 29 1.6 8-Φ22
4'' 100 305 255 200 157.2 32 1.6 8-Φ22
5'' 125 381 280 235 185.7 35 1.6 8-Φ22
6'' 150 403 320 269.9 215.9 37 1.6 12-Φ22
8'' 200 502 380 330.2 269.9 42 1.6 12-Φ25
10'' 250 568 445 387.4 323.8 48 1.6 16-Φ29
12 ka pulgada 300 648 520 450.8 381 51.5 1.6 16-Φ32
14'' 350 762 585 514.4 412.8 54.5 1.6 20-Φ32
ANSI 600Lb Yunit：mm
Diametro nga Nominal L D D1 D2 b f Z-Φd
sa DN
1/2'' 15 165 95 66.7 34.9 ika-21 6.4 4-Φ16
3/4'' 20 190 115 82.6 42.9 23 6.4 4-Φ19
1'' 25 216 125 88.9 50.9 24 6.4 4-Φ19
1¼'' 32 229 135 98.4 63.5 27.5 6.4 4-Φ19
1½'' 40 241 155 114.3 73 29 6.4 4-Φ22
2'' 50 292 165 127 92.1 32 6.4 8-Φ19
2½'' 65 330 190 149.2 104.8 35 6.4 8-Φ22
3'' 80 356 210 168.3 127 38.5 6.4 8-Φ22
4'' 100 432 275 215.9 157.2 45 6.4 8-Φ25
5'' 125 508 330 266.7 185.7 51.5 6.4 8-Φ29
6'' 150 559 355 292.1 215.9 54.5 6.4 12-Φ29
8'' 200 660 420 349.2 269.9 62 6.4 12-Φ32
10'' 250 787 510 431.8 323.8 70 6.4 16-Φ35
12 ka pulgada 300 838 560 489 381 73.5 6.4 20-Φ35
14'' 350 889 605 527 412.8 76.5 6.4 20-Φ38
