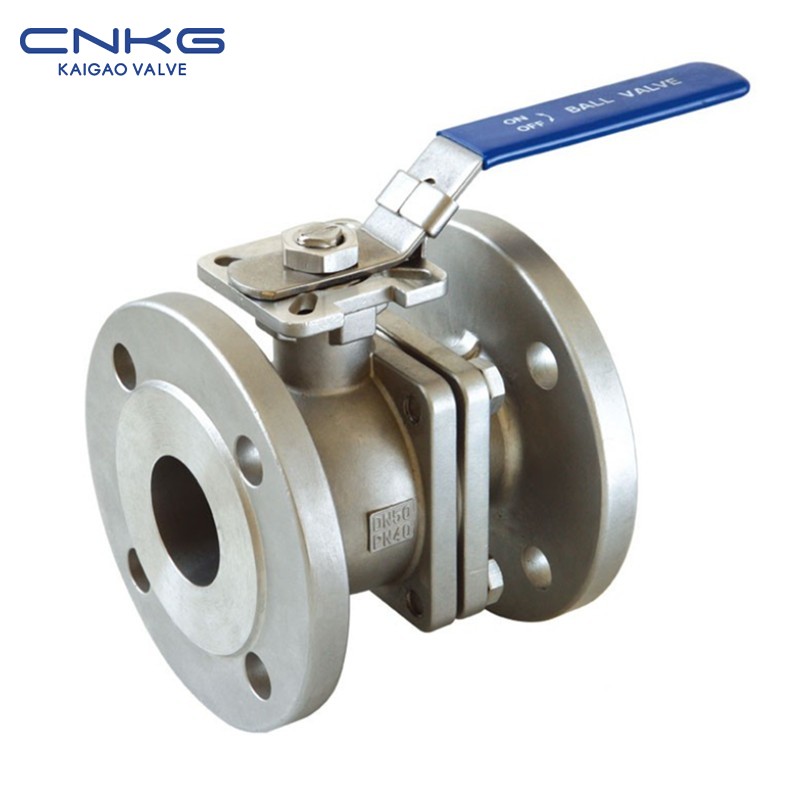

DIN Flanged Ball Valve (WCB, CF8, CF8M, Ti, Ni (1).jpg

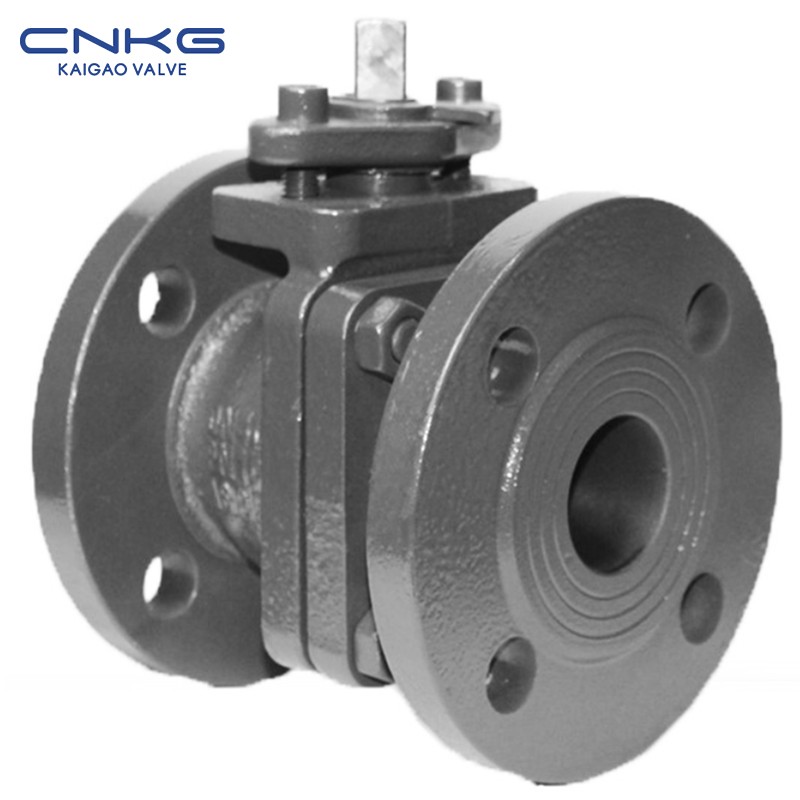

DIN Flanged Ball Valve (WCB, CF8, CF8M, Ti, Ni (3).jpg

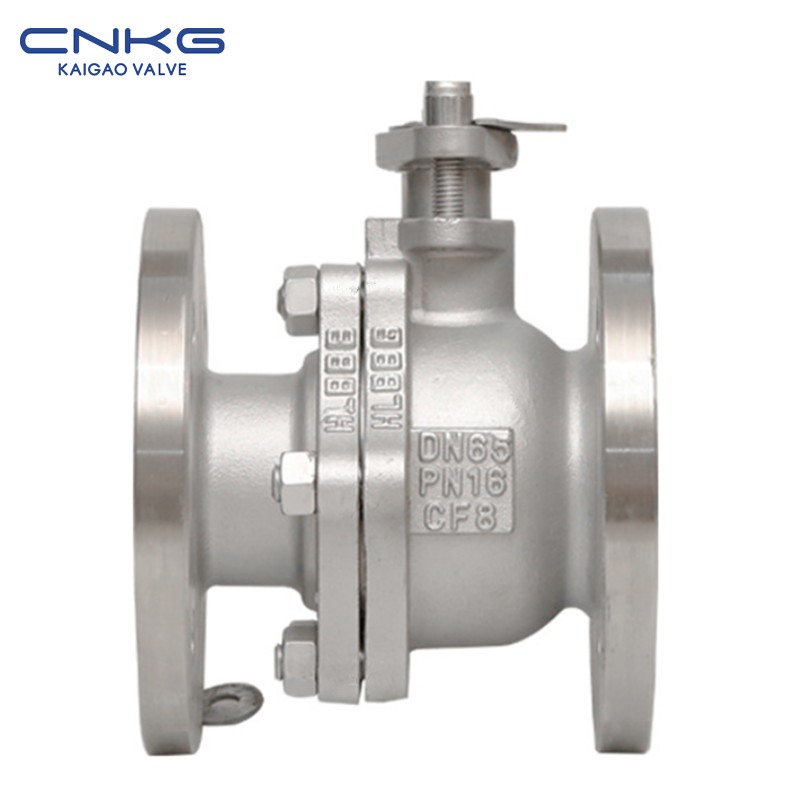

DIN Flanged Ball Valve (WCB, CF8, CF8M, Ti, Ni (4).jpg

DIN Flanged Ball Valve (WCB, CF8, CF8M, Ti, Ni)

Q41F-16P/25P/40P/64P DIN Flanged Ball Valve

  • Nominal nga presyur PN1.0～32.0MPa
  • Diametro nga nominal 1/2''～14''
  • Pamaagi sa koneksyon flange, butt welding, thread, socket welding, ug uban pa.
  • Mode sa pagmaneho manwal, worm gear, pneumatic, electric, hydraulic, ug uban pa.
Kontaka kami
mga detalye sa produkto

Mga Espesipikasyon

Nominal nga presyur: 10K / 20K
Pagsulay sa kusog: PT2.4/5.8Mpa
Pagsulay sa selyo: 1.5 / 4.0Mpa
Pagsulay sa selyo: 1.5 / 4.0Mpa
Pagsulay sa selyo sa gas: 0.6Mpa
Materyal sa lawas sa balbula: WCB(C) / CF8 (P) / CF3 (PL) / CF8M (R) / CF3M (RL)
Angay nga medium： tubig / alisngaw / mga produkto sa lana / nitric acid / acetic acid
Angayan nga temperatura: -29℃-180℃

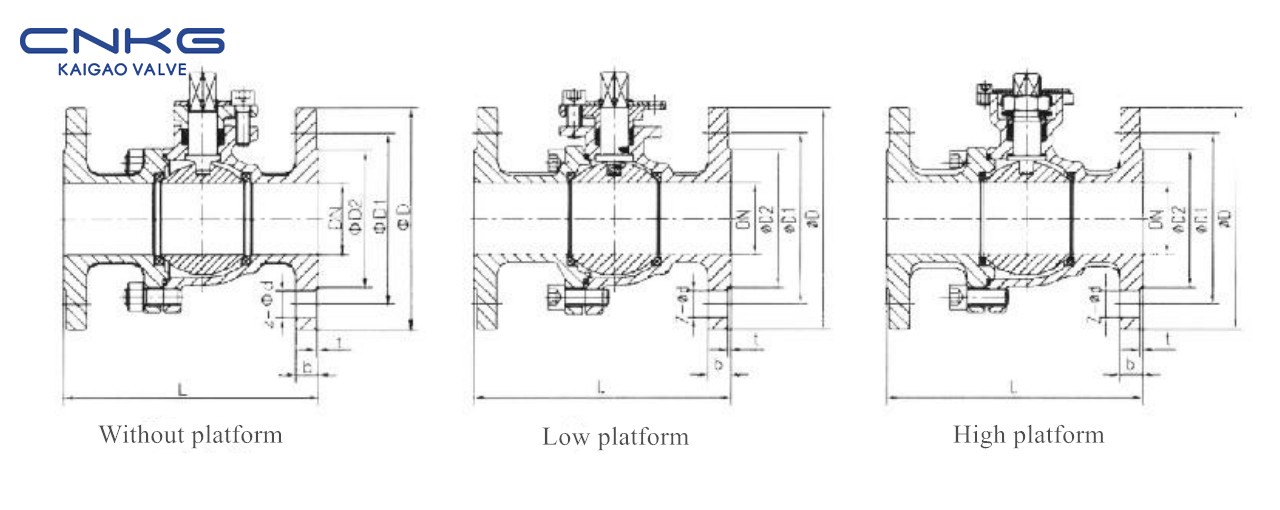

DIN Flanged Ball Valve (WCB, CF8, CF8M, Ti, Ni) (2)

Mga materyales sa mga pangunang bahin

Ngalan sa materyal Asero nga karbon Dili kinakalawang nga asero
Lawas A216 WCB A351 CF8 A351 CF8M
Kapron A216 WCB A351 CF8 A351 CF8M
Bola A276 304 / A276 316
Tukog 2Cr13 / A276 304 / A276 316
Selyo PTFE / RPTFE
Pagputos sa glandula PTFE/ Hexible nga grapayt
Glandula A216 WCB A351 CF8
Bolt A193-B7 A193-B8M
Nut A194-2H A194-8

Ang mga nag-unang dimensyon ug mga dimensyon sa koneksyon

DIN 1.6MPa PN(16bar) Yunit:mm
DN(mm) L D D1 D2 b f Z-Φd
15 115 95 65 45 16 2 4-Φ14
20 120 105 75 58 18 2 4-Φ14
25 125 115 85 68 18 2 4-Φ14
32 130 140 100 78 18 2 4-Φ18
40 140 150 110 88 18 3 4-Φ18
50 150 165 125 102 20 3 4-Φ18
65 170 185 145 122 20 3 4-Φ18
80 180 200 160 138 20 3 8-Φ18
100 190 220 180 158 20 3 8-Φ18
125 325 250 210 188 22 3 8-Φ18
150 350 285 240 212 22 3 8-Φ22
200 400 340 295 268 24 3 12-Φ22
250 450 405 355 320 26 3 12-Φ26
300 500 460 410 378 28 4 12-Φ26
350 550 520 470 438 30 4 16-Φ26
DIN 2.5MPa PN (25bar) Yunit: mm
DN(mm) L D D1 D2 b f Z-Φd
15 115 95 65 45 16 2 4-Φ14
20 120 105 75 58 18 2 4-Φ14
25 125 115 85 68 18 2 4-Φ14
32 130 140 100 78 18 2 4-Φ18
40 140 150 110 88 18 3 4-Φ18
50 150 165 125 102 20 3 4-Φ18
65 170 185 145 122 22 3 8-Φ18
80 180 200 160 138 24 3 8-Φ18
100 190 235 190 162 24 3 8-Φ22
125 325 270 220 188 26 3 8-Φ26
150 350 300 250 218 28 3 8-Φ26
200 400 360 310 278 30 3 12-Φ26
250 450 425 370 335 32 3 12-Φ30
300 500 485 430 395 34 4 16-Φ30
350 550 555 490 450 38 4 16-Φ33
DIN 4.0MPa PN(40bar) Yunit:mm
DN(mm) L D D1 D2 b f Z-Φd
15 115 95 65 45 16 2 4-Φ14
20 120 105 75 58 18 2 4-Φ14
25 125 115 85 68 18 2 4-Φ14
32 130 140 100 78 18 2 4-Φ18
40 140 150 110 88 18 3 4-Φ18
50 150 165 125 102 20 3 4-Φ18
65 170 185 145 122 22 3 8-Φ18
80 180 200 160 138 24 3 8-Φ18
100 190 235 190 162 24 3 8-Φ22
125 325 270 220 188 26 3 8-Φ26
150 350 300 250 218 28 3 8-Φ26
200 400 375 320 285 34 3 12-Φ30
250 450 450 385 345 38 3 12-Φ33
300 500 515 450 410 42 4 16-Φ33
350 550 580 510 465 46 4 16-Φ36
DIN 6.4MPa PN(64bar) Yunit：mm
DN(mm) L D D1 D2 b f Z-Φd
15 140 105 75 45 20 2 4-Φ14
20 152 130 90 58 20 2 4-Φ14
25 165 140 100 68 24 2 4-Φ14
32 178 155 110 75 24 2 4-Φ18
40 190 170 125 88 26 3 4-Φ18
50 216 180 135 102 26 3 4-Φ18
65 241 205 160 122 26 3 8-Φ18
80 283 215 170 138 28 3 8-Φ18
100 305 250 200 162 30 3 8-Φ22
125 381 295 240 188 34 3 8-Φ26
150 403 345 280 218 36 3 8-Φ26
200 419 415 345 285 42 3 12-Φ26
250 457 470 400 345 46 3 12-Φ30
300 502 530 460 410 52 4 16-Φ30
350 702 600 525 465 56 4 16-Φ33

Balbula sa bola

1. Ang ball valve usa ka balbula diin ang bahin sa pag-abli ug pagsira (ang bola) gipadagan sa punoan sa balbula ug nagtuyok libot sa ehe sa ball valve. Mahimo usab kini gamiton alang sa regulasyon ug pagkontrol sa mga pluwido. Ang mga ball valve kasagarang gi-install nga pinahigda sa mga tubo.

2. Klasipikasyon sa mga balbula sa bola

① Giklasipikar pinaagi sa istruktura:

Mga naglutaw nga balbula sa bola, mga pirmi nga balbula sa bola, mga balbula sa bola nga track, mga balbula sa bola nga V-type, mga balbula sa bola nga three-way, mga balbula sa bola nga manual, mga balbula sa bola nga pneumatic, mga balbula sa bola nga electric, mga balbula sa bola nga ferrule, mga balbula sa bola nga welded, ug uban pa.

② Giklasipikar pinaagi sa materyal sa kabhang/pangunang lawas:

Mga balbula sa bola nga hinimo sa metal: sama sa mga balbula sa bola nga hinimo sa carbon steel, mga balbula sa bola nga hinimo sa alloy steel, mga balbula sa bola nga hinimo sa stainless steel, mga balbula sa bola nga hinimo sa cast iron, mga balbula sa bola nga hinimo sa tumbaga, ug uban pa.

2) Mga balbula nga bola nga gilinya sa lawas sa balbula nga metal: sama sa mga balbula nga bola nga gilinya sa goma, mga balbula nga bola nga gilinya sa fluorine, mga balbula nga bola nga gilinya sa plastik, mga balbula nga bola nga gilinya sa enamel, ug uban pa.

3) Mga balbula nga dili metaliko: sama sa mga balbula nga seramiko, mga balbula nga plastik nga bola, ug uban pa.

3. Mga Kinaiya sa mga Balbula sa Bola

① Ubos nga resistensya sa pluwido ug gamay nga gidaghanon.

② Kini hugot ug kasaligan nga adunay maayong performance sa pagsilyo.

③ Sayon ra gamiton, dali ra ablihan ug sirad-an, ug sayon ​​ra gamiton sa remote control.

④ Kini adunay yano nga istruktura, dali nga atimanon, ug medyo sayon ​​​​​​nga tangtangon ug ilisan.

⑤ Kini adunay daghang mga aplikasyon ug magamit sa parehas nga taas nga vacuum ug taas nga presyur nga mga palibot.
