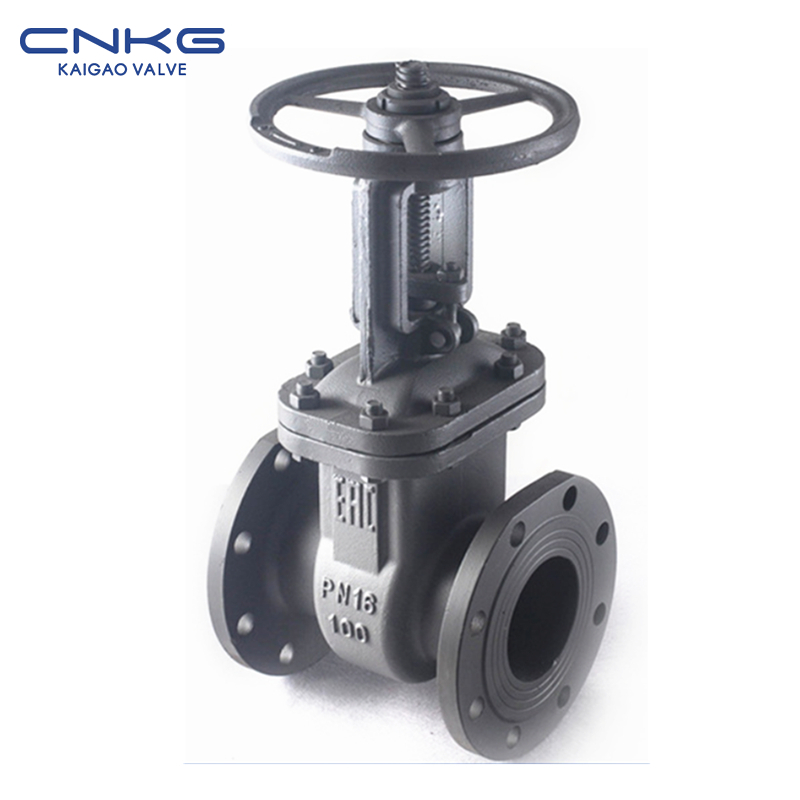

Ganghaan nga Gaan sa GOST -1.jpg

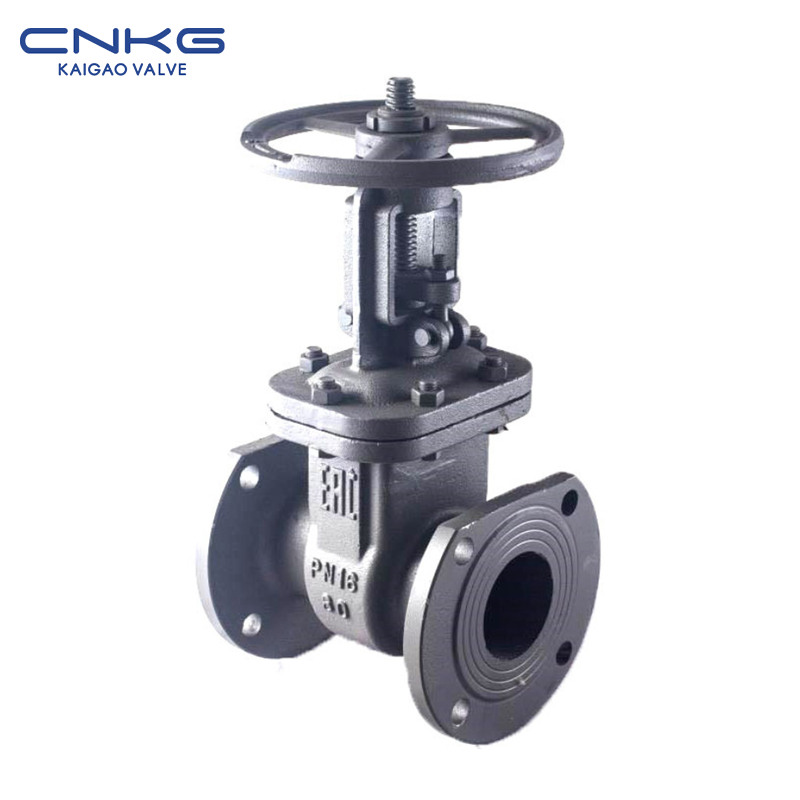

Ganghaan nga Gagmay'ng Katungdanan sa GOST -2.jpg

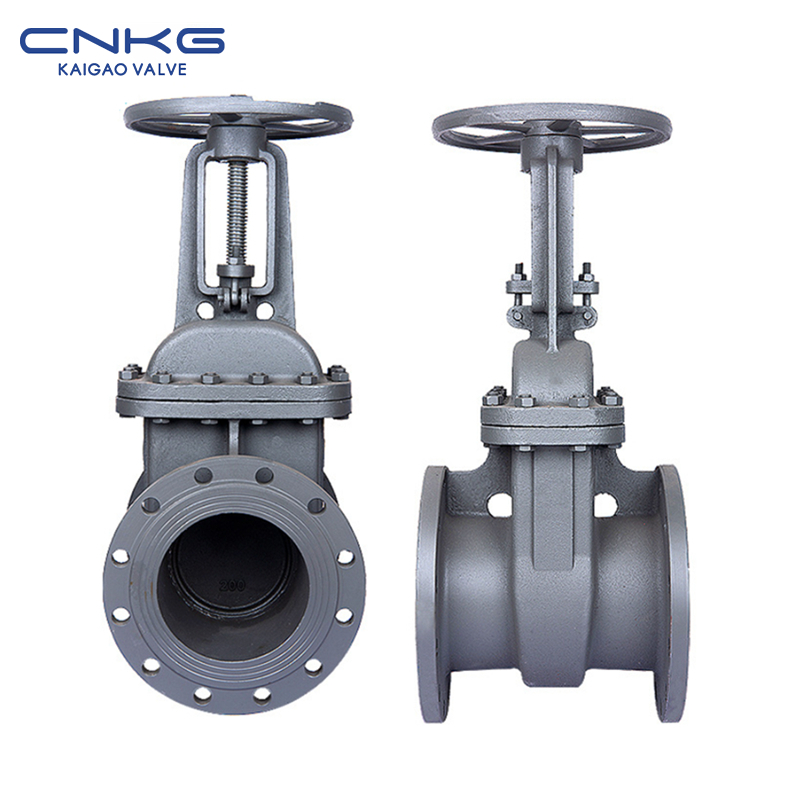

Ganghaan nga Gagmay'ng Katungdanan sa GOST -3.jpg

GOST Light Type Gate Valve Z41H (WCB,CF8,CF8M,Ti,Ni)

  • Matang Z41H
  • Gidak-on DN50~600mm
  • Presyon 1.6～6.4MPa
  • Materyal Gihulma nga asero, Stainless steel, ug uban pa.
Kontaka kami
mga detalye sa produkto

Mga Espisipikasyon sa Balbula sa Ganghaan nga Tipo sa Kahayag sa GOST

Nominal nga presyur 1.6 / 2.5 / 4.0 / 6.3 / 10.0 / 16.0Mpa
Kabhang 2.4 / 3.8 / 6.0 / 9.6 / 15.0 / 24.0Mpa
Likod nga eal 1.8 / 2.8 / 4.4 / 7.0 / 11.0 /18.0 Mpa
Selyo sa likido 1.8 / 2.8 / 4.4 / 7.0 / 11.0 /18.0 Mpa
Selyo sa gas 0.6Mpa
Materyal sa lawas sa balbula WCB(C) / CF8 (P) / CF3 (PL) / CF8M (R) / CF3M (RL)
Angay nga medium tubig / alisngaw / mga produkto sa lana / nitric acid / acetic acid
Angayan nga temperatura -29℃-425℃

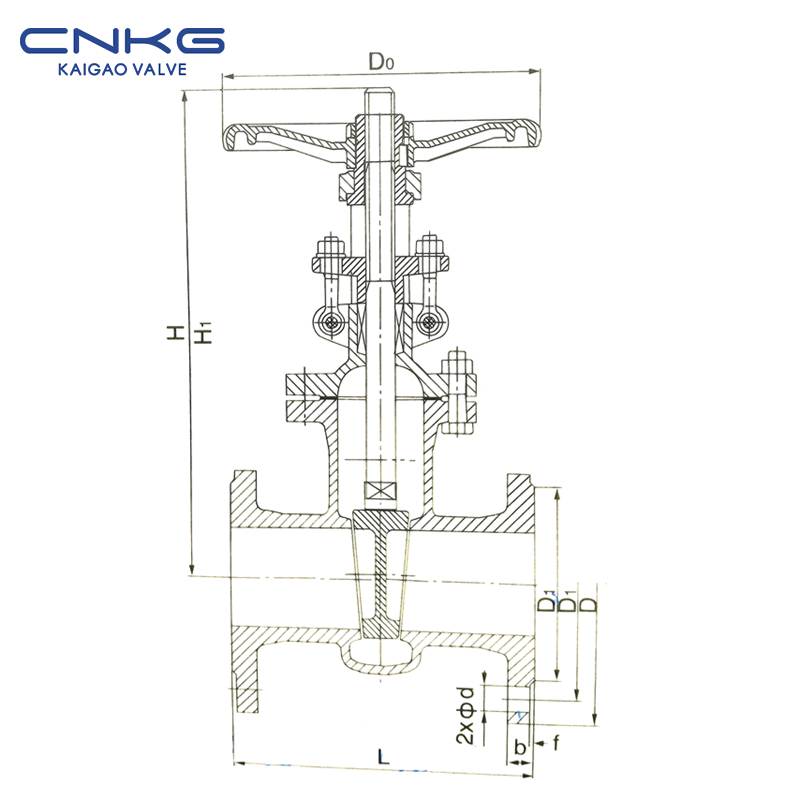

GOST Light Duty Gate Valve Drawing

Mga Materyales sa Balbula sa Ganghaan nga Tipo sa GOST 0f Pangunang mga Bahin

Lawas Asero nga karbon Cr, Ni, asero Asero nga Cr, Ni, Mo, Ti Asero nga Cr,Mo
Kapron
Disko sa wedge Carbon steel + Carbide alloy o stainless steel Dili kinakalawang nga asero, Carbide alloy Dili kinakalawang nga asero, Carbide alloy Asero nga haluang metal, Carbide nga haluang metal
Selyo
Tukog Cr. nga dili tinahi nga asero Cr, Ni, Ti nga dili kinakalawang nga asero Cr, Ni, Ti nga dili kinakalawang nga asero Cr, Mo, Ai nga asero
Nut sa Tukog Haluang tumbaga
Pagputos Graphite, asbestos coils Pagtuslob sa polytetrafluo -roethylene Asbestos coil Malubay nga grapayt
Ligid sa kamot Mahulma nga puthaw nga gihulma

Mga Pangunang Dimensyon ug Dimensyon sa Koneksyon sa Balbula sa Gate nga Tipo sa GOST

GOST 1.6MPa Yunit：mm
DN(mm) L D D1 D2 b f Z-Φd H H1 D0 Timbang (kg)
Z40 /41 / H / Y /-16C / P / R / I
50 180 160 125 102 16 3 4-18 285 340 180 13
80 210 195 160 133 18 3 4-18 337 419 215 20
100 230 215 180 158 20 3 8-18 383 486 245 27
150 280 280 240 212 24 3 8-22 522 665 275 52
200 330 335 295 268 26 3 12-22 647 836 300 80
250 450 405 355 320 28 2 12-26 815 1090 450 119
300 500 460 410 370 28 2 12-26 886 1138 450 156
400 600 580 525 480 32 2 12-30 1241 1604 500 210
