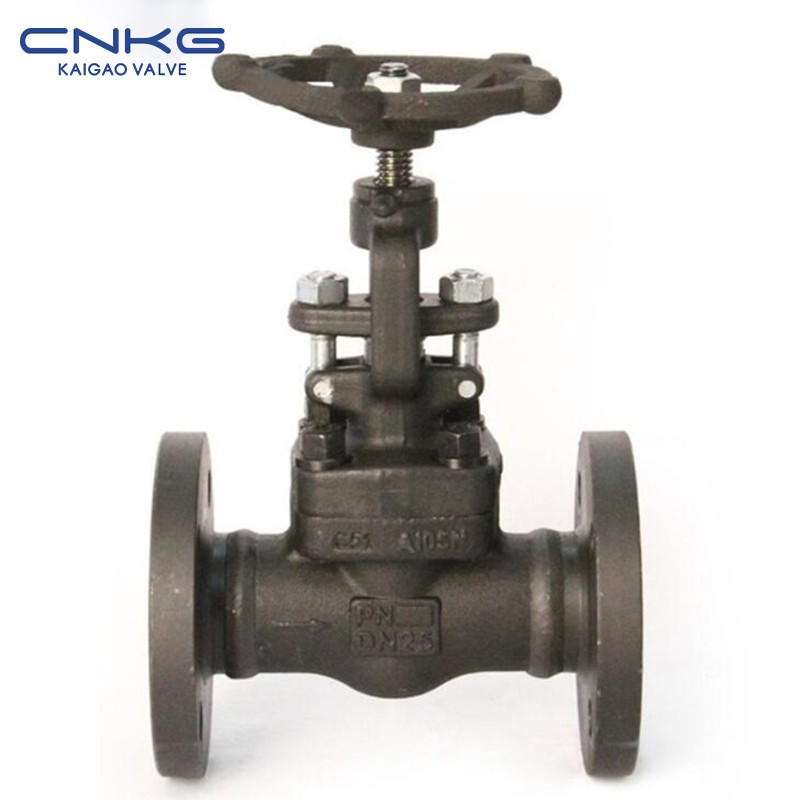

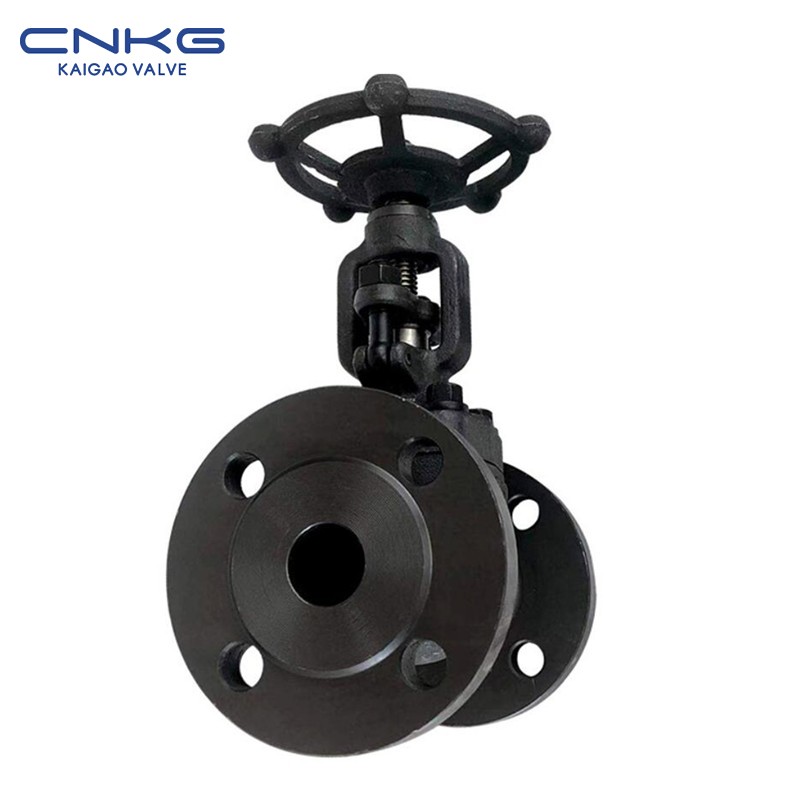

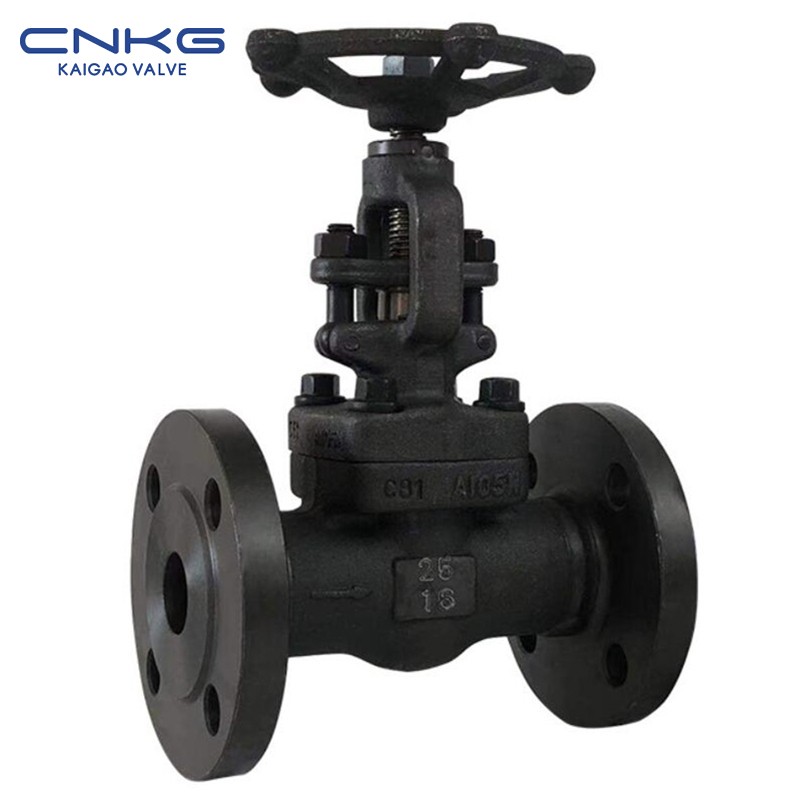

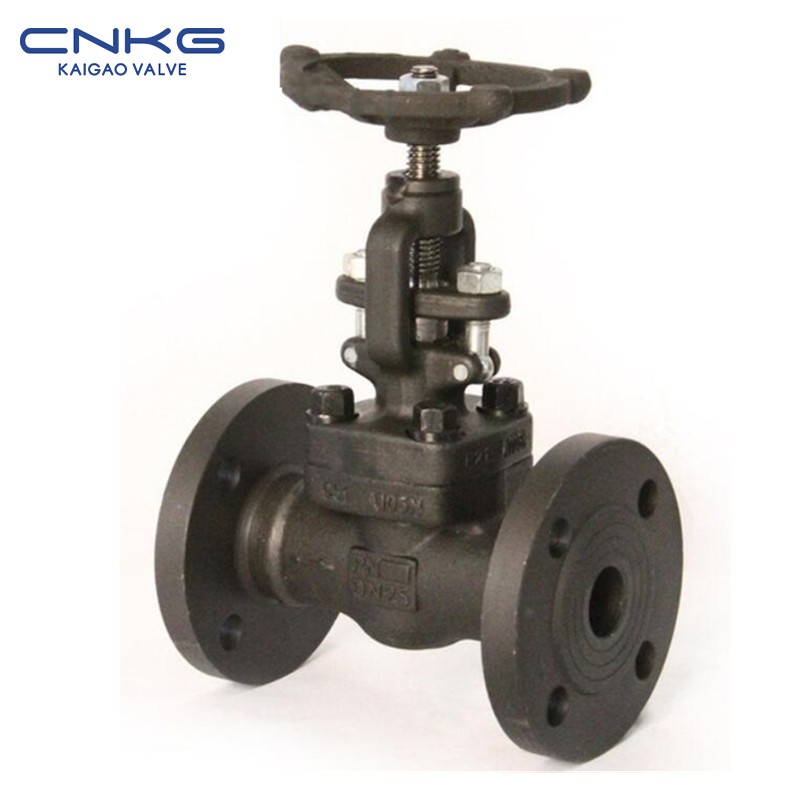

Ang Forged Steel Flange Globe Valve

Matang J41H
Gidak-on DN15~50mm
Presyon 1.6～10.0MPa
Materyal Gihulma nga asero, Stainless steel, ug uban pa.

Kontaka kami

mga detalye sa produkto

Ang mga Espisipikasyon sa Forged Steel Flange Globe Valve

Nominal nga presyur (MPa)	Pagsulay sa kabhang (MPa)	Selyo (likido)	Selyo (gas)	Ibabaw nga selyo
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6	4.4	0.6	4.4
6.4	9.6	7	0.6	7
10.0	15	11	0.6	11

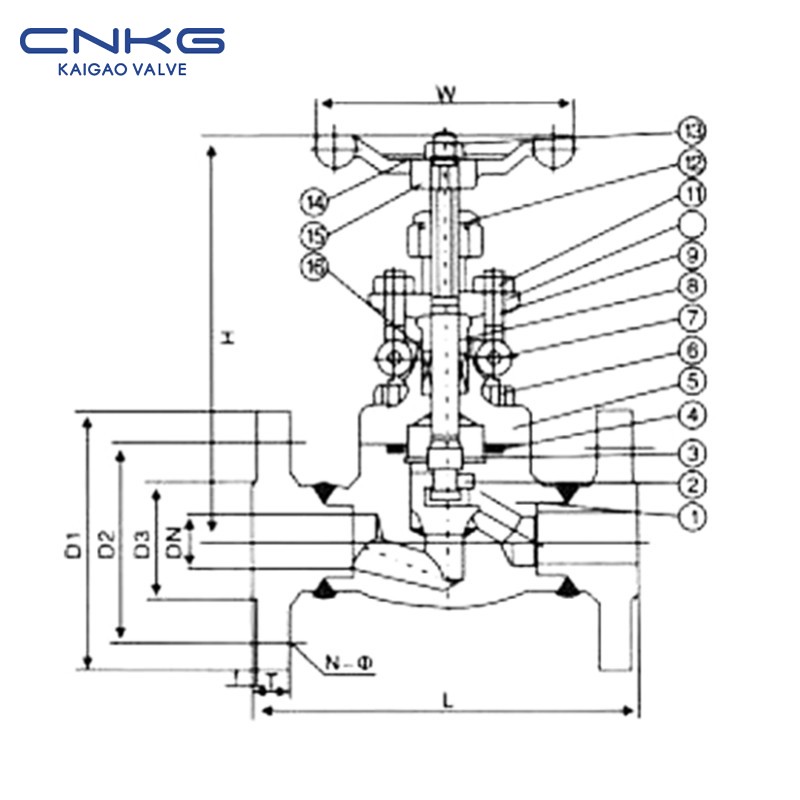

Ang Pinugos nga Steel Flange Globe Valve (5)

Ang Forged Steel Flange Globe Valve Materials Sa Mga Pangunang Bahin

Dili.	Ngalan sa bahin	CS ngadto sa ASTM Tipo A105N	CS ngadto sa ASTM Tipo F22	SS ngadto sa ASTM
Dili.	Ngalan sa bahin	CS ngadto sa ASTM Tipo A105N	CS ngadto sa ASTM Tipo F22	Tipo F304(L)	Tipo F316(L)
1	Lawas	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	Lingkoranan	A276 420	A276 304	A276 304(L)	A276 316(L)
3	Tukog	A182 F6a	A182 F304	A182 F304(L)	A182 F316(L)
4	Lingkoranan sa Pagsilyo	A105N	A182 F304	A182 F304(L)	A182 F316(L)
5	Lingkoranan sa Pagsilyo	316	A182 F304	A182 F304(L)	F316(L)
6	Kapron	A105N	A182 F22	A182 F304(L)	A182 F316(L)
7	Tul-id nga Pin	A276 F420		A182 F304
8	Gasket	A105N	A182 F22	A182 F304(L)	A182 F316(L)
9	Nut nga Pang-alsa	A194 2H A194 4		A194 B8	A194 B8M
10	Pagputos	Flexible nga Grapita+304		PTFE
11	Pangputos nga Pressure Sleeve	A276 F420		A182 F304
12	Plato sa Presyon sa Pagputos	A105		A182 F304
13	Bolt sa Mata	A193 B7	A193 B16	A193 B8	A193 B8M
14	Nut	A194 2H	A194 4	A194 8	A194 8M
15	Nut sa Tukog	A276-420
16	Ligid sa kamot	A197
17	Plato sa Ngalan	SS
Magamit nga medium		tubig, alisngaw, lana, ug uban pa.		Asido nitriko, asido asetiko, ug uban pa.
Magamit nga temperatura		-29℃~425℃	-29℃~550℃	-29℃~200℃

Ang Forged Steel Flange Globe Valve Pangunang mga Dimensyon ug mga Dimensyon sa Koneksyon

Mga detalye		Klase sa presyur	L	H		SA SULOD		D3	D2	D1	T	f	N-F	Timbang (kg) ≈
Estilo sa Britanya	Sistema sa metrika	Klase sa presyur	L	RP	FP	RP	FP	D3	D2	D1	T	f	N-F	RP	FP
1/2	15	150	108	158	163	100	100	35	60.5	89	11.5	1.6	4-16	4.5	6.9
		300	152						66.5	95	14.5	1.6	4-16	4.8	7.7
		600	165						66.5	95	14.5	6.4	4-16	5.6	7.8
3/4	20	150	117	163	193	100	125	43	70	99	13	1.6	4-16	6.9	9.8
		300	178						82.5	118	16	1.6	4-20	7.7	11.3
		600	190						82.5	118	16	6.4	4-20	7.8	12.5
1	25	150	127	193	250	125	160	51	79.5	108	14.5	1.6	4-16	9.8	13.5
		300	203						89	124	17.5	1.6	4-20	11	16.8
		600	216						89	124	17.5	6.4	4-20	12.5	17.5
1¼	32	150	140	250	250	160	160	63.5	89	118	16	1.6	4-16	13.5	19.5
		300	216						98.5	133	19.5	1.6	4-20	16.8	21.2
		600	229						98.5	133	ika-21	6.4	4-20	17	23.5
1½	40	150	165	250	291	160	180	73	98.5	127	17.5	1.6	4-20	19.5	28.5
		300	229						114.5	156	ika-21	1.6	4-16	21.2	32.6
		600	241						114.5	156	22.5	6.4	4-22	23.5	38.5
2	50	150	178	291	312	180	200	92	120.5	152	19.5	1.6	4-20	28	30.3
		300	267						127	165	22.5	1.6	8-20	32.6	35
		600	292						127	165	25.5	6.4	8-20	38.8	42.2
Mga detalye		Klase sa presyur	L	H		SA SULOD		D3	D2	D1	T	f	N-F	Timbang (kg) ≈
Estilo sa Britanya	Sistema sa metrika	Klase sa presyur	L	RP	FP	RP	FP	D3	D2	D1	T	f	N-F	RP	FP
1/2	15	10K	108	158	163	100	100	52	70	95	12	1	4-15	4.8	7.2
		20K	152					52	70	95	14		4-15	5.2	8.0
		40K	165					55	80	115	20		4-19	7.4	9.8
3/4	20	10K	117	163	193	100	125	58	75	100	14	1	4-15	7.2	10.2
		20K	178					58	75	100	16		4-15	8.0	12.0
		40K	190					60	85	120	20		4-19	9.8	13.3
1	25	10K	127	193	250	125	160	70	90	125	14	1	4-19	10.2	14.2
		20K	165					70	90	125	16		4-19	12.0	15.7
		40K	216					70	95	130	22		4-19	13.3	18.5
1¼	32	10K	140	250	250	160	160	80	100	135	16	2	4-19	14.2	20.0
		20K	216					80	100	135	18		4-19	15.7	23.0
		40K	229					80	105	140	24		4-19	18.5	27.3
1½	40	10K	165	250	291	160	180	85	105	140	16	2	4-19	20.0	29.5
		20K	229					85	105	140	16		4-19	23.0	35.4
		40K	241					90	120	160	24		4-23	27.3	38.6
2	50	10K	178	291	312	180	200	100	120	155	16	2	4-19	29.5	30.3
		20K	267					100	120	155	18		8-19	35.4	36.6
		40K	292					105	130	165	26		8-19	38.6	40.0
