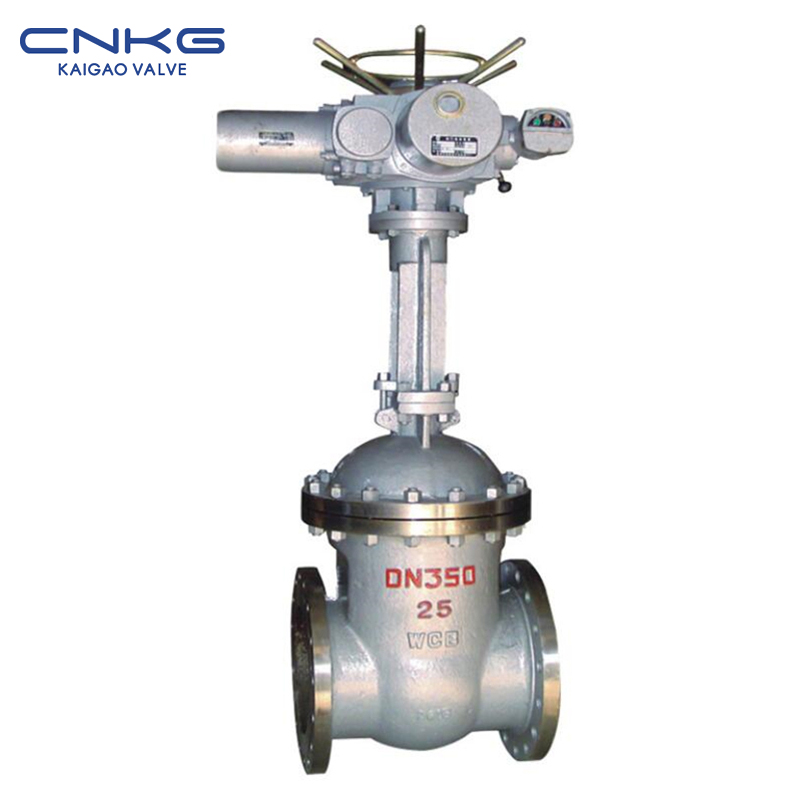

Z941H, Z941W, Z941Y Electric Gate Valve.jpg

Z941H, Z941W, Z941Y Balbula sa Ganghaan nga Elektrisidad

Matang Z941H, Z941W, Z941Y
Gidak-on DN40~600mm
Presyon 1.6～6.4 MPa
Materyal Gihulma nga asero, stainless steel, ug uban pa.

Kontaka kami

mga detalye sa produkto

Deskripsyon sa mga Produkto

Ang Z941H, Z941W, ug Z941Y Electric Gate Valves mga motor-operated gate valve nga gidisenyo para sa kasaligang on-off control sa mga industrial pipeline system. Gisangkapan og electric actuator, kini nga mga balbula makapahimo sa remote control, automated operation, ug tukmang flow isolation, nga naghimo niini nga sulundon para sa modernong industriyal ug automated process applications.

Ang lawas sa balbula ginama gikan sa taas nga kalidad nga carbon steel, stainless steel, o alloy steel, nga nagsiguro sa maayo kaayong mekanikal nga kusog ug resistensya sa kaagnasan. Ang mga modelo sa Z941H adunay istruktura nga gibutang sa metal nga angay alang sa mga palibot nga taas ang temperatura ug taas nga presyur, samtang ang mga balbula sa Z941W gidisenyo nga adunay stainless steel wedge ug sealing surfaces alang sa gipauswag nga resistensya sa kaagnasan. Ang mga electric gate valve sa Z941Y nagsagop sa disenyo sa bonnet nga adunay pressure-sealed, nga naghatag ug labaw nga performance sa pagsilyo ubos sa mga kondisyon sa pagtrabaho nga taas ang presyur.

Uban sa full-bore gate structure, kini nga mga electric gate valve nagtanyag og gamay nga resistensya sa pag-agos ug walay babag nga pag-agos kung hingpit nga maablihan, nga epektibong nagpamenos sa pressure loss sa pipeline. Ang precision-machined sealing surfaces nagsiguro sa hugot nga pagpalong ug taas nga kinabuhi sa serbisyo, bisan sa kanunay nga operasyon.

Ang electric actuator nagsuporta sa daghang mga control mode, lakip ang local control, remote control, ug integrasyon sa mga sistema sa PLC o DCS. Ang mga position indicator ug mga torque protection device nagpalambo sa kaluwasan ug kasaligan sa operasyon. Ang balbula mahimong ma-configure nga adunay lainlaing mga opsyon sa boltahe ug mga grado sa proteksyon aron matubag ang lainlaing mga kinahanglanon sa site.

Ang Z941H, Z941W, ug Z941Y Electric Gate Valves kay kaylap nga gigamit sa lana ug gas, pagmugna og kuryente, pagproseso sa kemikal, metalurhiya, pagtambal sa tubig, ug mga sistema sa industriyal nga utility. Ang ilang lig-on nga istruktura, kasaligan nga pagsilyo, ug kapabilidad sa automation naghimo kanila nga usa ka sulundon nga solusyon alang sa mga aplikasyon nga nanginahanglan luwas, episyente, ug dugay nga pagbulag sa agos.

Mga Espesipikasyon sa Balbula sa Ganghaan sa Elektrisidad

Nominal nga presyur	1.6 / 2.5 / 4.0 / 6.3 / 10.0 / 16.0Mpa
Kabhang	2.4 / 3.8 / 6.0 / 9.6 / 15.0 / 24.0Mpa
Likod nga eal	1.8 / 2.8 / 4.4 / 7.0 / 11.0 /18.0 Mpa
Selyo sa likido	1.8 / 2.8 / 4.4 / 7.0 / 11.0 /18.0 Mpa
Selyo sa gas	0.6Mpa
Materyal sa lawas sa balbula	WCB(C) / CF8 (P) / CF3 (PL) / CF8M (R) / CF3M (RL)
Angay nga medium	tubig / alisngaw / mga produkto sa lana / nitric acid / acetic acid
Angayan nga temperatura	-29℃-425℃

Z941H, Z941W, Z941Y Balbula sa Ganghaan nga Elektrisidad (2)

Mga Materyales sa Electric Gate Valve sa mga Pangunang Bahin

Lawas	Asero nga karbon	Cr, Ni, asero	Asero nga Cr, Ni, Mo, Ti	Cr, Mo nga asero
Kapron
Disko sa wedge	Carbon steel + Carbide alloy o stainless steel	Dili kinakalawang nga asero, Carbide alloy	Dili kinakalawang nga asero, Carbide alloy	Asero nga haluang metal, Carbide nga haluang metal
Selyo
Tukog	Cr. nga dili tinahi nga asero	Cr, Ni, Ti nga dili kinakalawang nga asero	Cr, Ni, Ti nga dili kinakalawang nga asero	Cr, Mo, Ai nga asero
Nut sa Tukog	Haluang tumbaga
Pagputos	Graphite, asbestos coils	Pagtuslob sa polytetrafluo -roethylene	Asbestos coil	Malubay nga grapayt
Ligid sa kamot	Mahulma nga puthaw nga gihulma

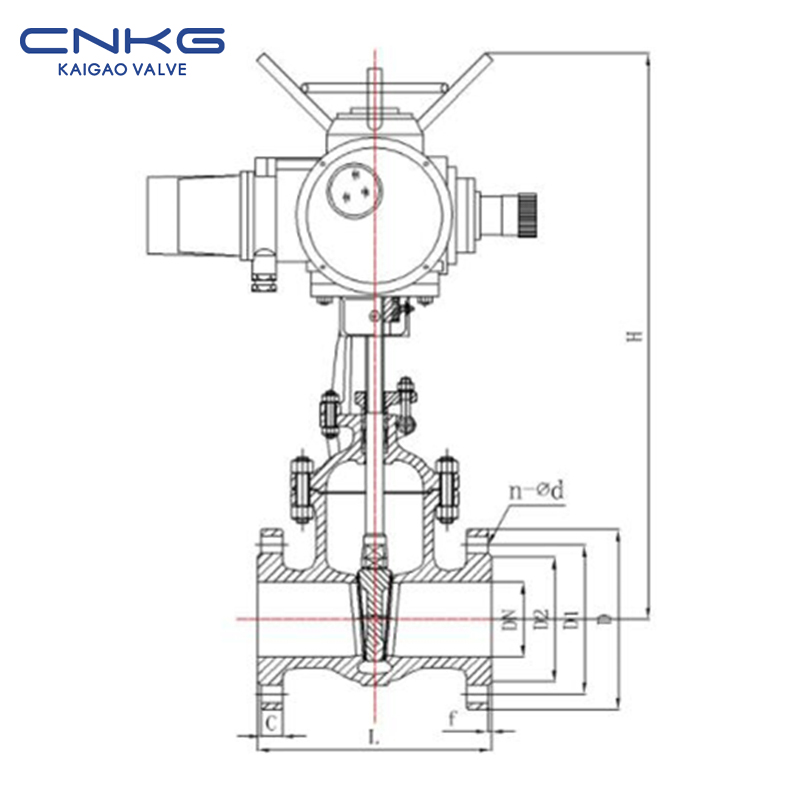

Pangunang Drawing sa Electric Gate Valve

Mga Pangunang Sukod sa Electric Gate Valve ug Mga Sukod sa Koneksyon
GB 1.6MPa Yunit：mm
DN(mm)	L	D	D1	D2	b	f	Z-Φd	H	H1	D0	WT (kilo)
Z940 /41 / H / Y /-16C / P / R / I
40	200	145	110	85	16	3	4-18	300	352	200	18
50	250	160	125	100	16	3	4-18	358	438	240	29
65	265	180	145	120	18	3	4-18	375	450	240	33
80	280	195	160	135	20	3	8-18	433	528	280	46
100	300	215	180	155	20	3	8-18	502	620	320	63
125	325	245	210	185	22	3	8-18	612	753	360	108
150	350	280	240	210	24	3	8-23	676	847	360	134
200	400	335	295	265	26	3	12-23	820	1039	400	192
250	450	405	355	320	30	3	12-25	969	1245	450	273
300	500	460	410	375	30	3	12-25	1142	1472	560	379
350	550	520	470	435	34	4	16-25	1280	1450	640	590
400	600	580	525	485	36	4	16-30	1452	1887	640	850
450	650	640	585	545	40	4	20-30	1541	2011	720	907
500	700	705	650	608	44	4	20-34	1676	2181	720	958
600	800	840	770	718	48	5	20-41	1874	2346	800	1112

GB 2.5MPa Yunit：mm
DN(mm)	L	D	D1	D2	b	f	Z-Φd	H	H1	D0	Timbang (kg)
Z940 /41 / H / Y /-25C / P / R / I
40	200	145	110	85	18	3	4-18	300	352	200	18
50	250	160	125	100	20	3	4-18	358	438	240	28
65	265	180	145	120	22	3	8-18	375	450	240	33
80	280	195	160	135	22	3	8-18	433	528	280	46
100	300	230	190	160	24	3	8-23	502	620	320	64
125	325	270	220	188	28	3	8-25	612	753	360	116
150	350	300	250	218	30	3	8-25	676	847	360	141
200	400	360	310	278	34	3	12-25	820	1039	400	213
250	450	425	370	332	36	3	12-30	969	1245	450	290
300	500	485	430	390	40	4	16-30	1142	1472	560	400
350	550	550	490	448	44	4	16-34	1280	1450	640	631
400	600	610	550	505	48	4	16-34	1452	1887	640	900
450	650	660	600	555	50	4	20-34	1541	2011	720	1013
500	700	730	660	610	52	4	20-41	1676	2181	720	1166
600	800	840	770	718	56	5	20-41	1874	2346	800	1258

GB 4.0 MPa Yunit：mm
DN(mm)	L	D	D1	D2	D6	b	f	f2	Z-Φd	H	H1	D0	Timbang (kg)
Z940 /41 / H / Y /-40C / P / R / I
40	200	145	110	85	76	18	3	4	4-18	323	369	200	16.5
50	250	160	125	100	88	20	3	4	4-18	372	440	280	29
65	265	180	145	120	110	22	3	4	8-18	395	473	280	39
80	280	195	160	135	121	22	3	4	8-18	457	552	320	52
100	300	230	190	160	150	24	3	4.5	8-23	552	671	360	80
125	325	270	220	188	176	28	3	4.5	8-25	634	726	400	127
150	350	300	250	218	204	30	3	4.5	8-25	708	883	400	154
200	400	375	320	282	260	38	3	4.5	12-30	858	1086	450	263
250	450	445	385	345	313	42	3	4.5	12-34	1015	1298	560	368
300	500	510	450	408	364	46	4	4.5	16-34	1203	1535	640	547
350	550	570	510	465	422	52	4	5	16-34	1341	1678	640	679
400	600	655	585	535	474	58	4	5	16-41	1492	1903	720	953

GB 6.4MPa Yunit：mm
DN(mm)	L	D	D1	D2	D6	b	f	f2	Z-Φd	H	H1	D0	Timbang (kg)
Z940 /41 / H / Y /-64C / P / R / I
40	240	165	125	95	76	24	3	4	4-23	360	389	240	29
50	250	175	135	105	88	26	3	4	4-23	372	448	280	34
65	280	200	160	130	110	28	3	4	8-23	395	475	280	43
80	310	210	170	140	121	30	3	4	8-23	458	553	320	60
100	350	250	200	168	150	32	3	4.5	8-25	553	679	360	89
125	400	295	240	202	176	36	3	4.5	8-30	638	779	400	140
150	450	340	280	240	204	38	3	4.5	8-34	718	893	450	207
200	550	405	245	300	260	44	3	4.5	12-34	873	1100	560	325
250	650	470	400	352	313	48	3	4.5	12-41	1053	1332	640	467
300	750	530	460	412	364	54	4	4.5	16-41	1203	1535	640	590

GB 10.0MPa Yunit：mm
DN(mm)	L	D	D1	D2	D6	b	f	f2	Z-Φd	H	H1	D0	Timbang (kg)
Z940 /41 / H / Y /-100C / P / R / I
40	240	165	125	95	75	26	3	4	4-23	360	389	280	51
50	250	195	145	112	85	28	3	4	4-25	490	558	360	60
65	280	220	170	138	110	32	3	4	8-25	540	622	400	70
80	310	230	180	148	115	34	3	4	8-25	573	671	400	89
100	350	265	210	172	145	38	3	4.5	8-30	575	671	400	130
125	400	310	250	210	175	42	3	4.5	8-34	744	892	560	223
150	450	350	290	250	205	46	3	4.5	12-34	800	972	560	295
200	550	430	360	312	265	54	3	4.5	12-41	800	972	560	559
250	650	500	430	382	320	60	3	4.5	12-41	1050	1305	640	640
300	750	585	500	442	/	70	4	4.5	16-48	1208	1506	640	730

Mga Kanunayng Pangutana (FAQ) – Balbula sa Ganghaan nga Elektrisidad

P1: Unsa ang kalainan tali sa mga electric gate valve sa Z941H, Z941W, ug Z941Y?

A: Ang Z941H naggamit ug metal-seated nga istruktura para sa mga aplikasyon nga taas og temperatura ug taas og presyur. Ang Z941W adunay stainless steel sealing surfaces, nga nagtanyag og superior corrosion resistance. Ang Z941Y naggamit ug pressure-sealed bonnet design, nga angay para sa mga kondisyon sa pagtrabaho nga taas og presyur.

P2: Kini ba nga mga electric gate valve angayan alang sa pag-regulate sa agos?

A: Dili. Kini nga mga balbula gidisenyo alang sa on-off (isolation) nga serbisyo. Dili girekomenda ang partial nga pag-abli, tungod kay kini makadaot sa mga sealing surface.

Q3: Unsa nga mga opsyon sa pagkontrol ang anaa para sa electric actuator?

A: Gisuportahan sa electric actuator ang local control, remote control, ug integrasyon sa mga sistema sa PLC o DCS. Ang mga opsyonal nga bahin naglakip sa position feedback, proteksyon sa torque, ug daghang mga configuration sa boltahe.

P4: Unsa nga mga sumbanan ug mga rating sa presyur ang gisunod niining mga balbula?

A: Ang mga balbula mahimong himoon sumala sa mga sumbanan sa ANSI, API, DIN, o GB, nga adunay komon nga mga rating sa presyur lakip ang PN10, PN16, Class 150, Class 300, ug mas taas pa kon hangyoon.

Q5: Unsang media ang angay gamiton niining mga electric gate valve?

A: Kini angay alang sa tubig, alisngaw, lana, gas, ug lain-laing mga kemikal nga pluwido, depende sa pinili nga materyal ug klase sa pagsilyo.

Q6: Mahimo ba nga i-install ang balbula sa bisan unsang direksyon sa pag-agos?

A: Oo. Ang mga electric gate valve kasagaran bi-directional ug mahimong i-install nga walay mga limitasyon sa direksyon sa pag-agos.

Q7: Unsang mga industriya ang kasagarang mogamit niining mga balbula?

A: Kaylap kini nga gigamit sa lana ug gas, pagmugna og kuryente, pagproseso sa kemikal, metalurhiya, pagtambal sa tubig, ug mga sistema sa pipeline sa industriya.
